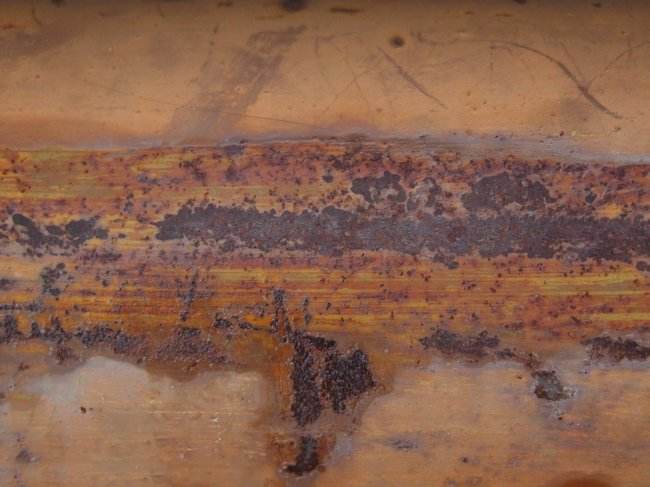

1、鍍鋅板在整個使用壽命周期內(nèi)，首先發(fā)生的腐蝕是表面鍍鋅層的氧化，生成“白銹”。時間稍長以后，表面的“白銹”進一步在潮濕的空氣中與二氧化碳等雜質(zhì)氣體反映，生成“黑斑”。當鍍鋅板使用了較長的時間，鍍鋅層腐蝕較嚴重以后，鋼基失去了鋅的“犧牲防腐”作用，便開始氧化，生成“紅銹”。一旦鋼基開始氧化，腐蝕速度就變得很快，鍍鋅板也就結(jié)束了其壽命。

    2、另外鍍鋅板還有兩種特殊的腐蝕情況叫“黑變”。一種是鍍鋅板在使用了一段時間以后由于鍍鋅層中鉛等元素的影響，在鋅花的無光澤的部分會發(fā)黑，發(fā)黑了的鍍鋅層對鋼基仍有保護作用，只是對壽命有一定的影響。這種情況在目前停止用鉛而改用銻來促進鋅花的形成之后已大為改善。另一種情形是鍍鋅板在運輸中，因卷取張力小，鋼帶層之間較松，鋼卷接觸墊木的部位會相互摩擦而產(chǎn)生氧化，白色的氧化物被摩擦脫落后，鍍鋅板表面產(chǎn)生黑色的斑點，這種情況會使鈍化膜遭到破壞，鍍鋅層減薄，鍍鋅板的壽命大打折扣，而且外觀也受到影響。

   3、鍍鋅板在干燥的環(huán)境或無污染的環(huán)境中的耐腐蝕性能十分優(yōu)越，但在有污染的環(huán)境下，壽命會大為縮短，就必須進行預(yù)涂膜處理成彩色板后使用。

   4、一般情況下，鍍鋅板的腐蝕并不是表面的鍍鋅層全部均勻地腐蝕掉的，而是在鍍層與基板結(jié)合較差的地方鍍層首先被腐蝕掉，從而造成局部嚴重腐蝕失去使用性能的。從這一點上講，鍍鋅層的附著力，特別是整體的附著力的好壞比鍍鋅層的厚度更為重要。如果鍍鋅層局部附著力不好，即使鍍鋅層再厚，也會從附著力不好處開始銹蝕。這跟“水桶原理”差不多，是鍍鋅生產(chǎn)技術(shù)人員必須認識的問題。

    迪賽環(huán)保是中國表面處理環(huán)?；娲录夹g(shù)的開拓者和領(lǐng)航者，專注表面處理領(lǐng)域環(huán)?；娲芯?8年，環(huán)保型表面處理新材料與新技術(shù)綜合服務(wù)商，主要產(chǎn)品包括：無鉻鈍化劑、水性上光油、三價鉻電鍍液，歡迎撥打咨詢熱線： 027-81801908，或點擊網(wǎng)站在線客服進行咨詢，我們會為您提供專業(yè)周到的服務(wù)！
